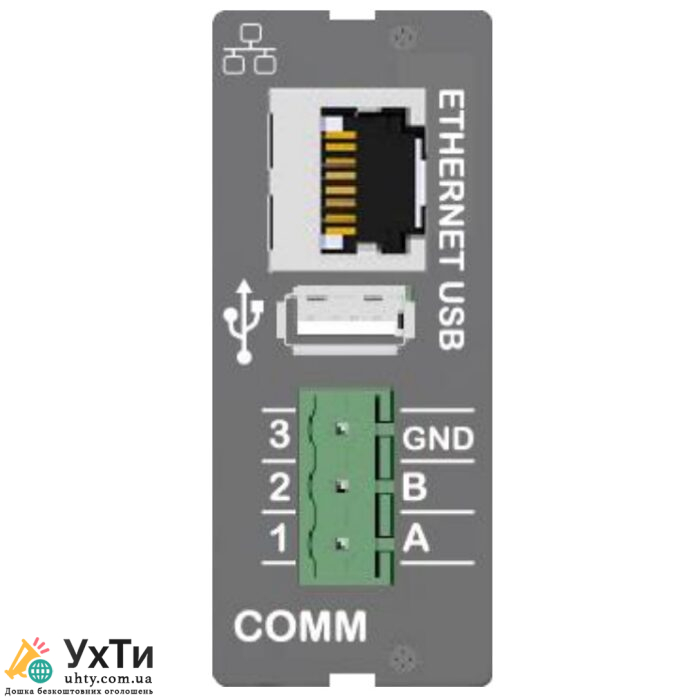

Цей модуль COMM спеціально розроблений для контролерів Datakom D-500, 700 MK2.Він включає в себе 3 додаткові комунікаційні інтерфейси, які можуть знадобитися для різних цілей.1. ПОРТ ETHERNETОпис: сумісний із стандартом IEEE802.3, порт Ethernet 10/100 Base-TX RJ45 зі світлодіодамиШвидкість передачі даних: 10/100 Мбіт/с, автоматичне визначенняРоз’єм: RJ45Тип кабелю: CAT5 або CAT6Ізоляція: 1500 В змінного струму, 1 хвилинаМаксимальна відстань: 100 м з кабелем CAT5 або CAT6Функціональність: вбудований TCP/IP, веб-сервер, веб-клієнт, SMTP, електронна пошта, SNMP, Modbus TCP_IPФУНКЦІЇ світлодіодів:ЗЕЛЕНИЙ: цей світлодіод загоряється, коли з’єднання Ethernet встановлено (роз’єм вставлено)ЖОВТИЙ: цей світлодіод блимає, коли відбувається передача даних всередину або назовні. Періодичне блимання буде свідком потоку даних.2. ХОСТ-ПОРТ USBОпис: USB 2.0, не ізольованийВихід живлення: 5 В, 300 мА максШвидкість передачі даних: повна швидкість 1,5/12 Мбіт/с, автоматичне визначенняРоз’єм: USB-A (роз’єм типу ПК)Довжина кабелю: не більше 1,5 мФункціональність: USB-пам’ять, FAT32, запис данихЄмність пам’яті: всі USB-флеш-пам’яті.Порт USB-Host призначений для детального запису даних. Період запису регулюється за допомогою параметра програми.Щойно USB-флеш-пам’ять буде вставлено, пристрій почне запис даних і продовжуватиме, доки пам’ять не буде видалено.Щоб дізнатися більше про запис даних, перегляньте розділ «Запис даних».Попередження: якщо USB-пристрій підключено, порт USB-хост не працюватиме.3. ПОРТ RS-485Підключення: 3 дроти (A-B-GND). Напівдуплекс.Швидкість передачі даних: 2400-115200 бод, на вибірТип даних: дані 8 біт, без паритету, 1 біт стопЗавершення: потрібен зовнішній 120 ОмІзоляція: 250 В змінного струму, 1 хвилинаНапруга синфазного режиму: від -0,5 В постійного струму до +7 В постійного струму, внутрішньо затискається пригнічувачами перехідних процесів.Максимальна відстань: 1200 м при 9600 бод (з симметричним кабелем 120 Ом)Порт RS-485 підтримує протокол MODBUS-RTU. Декілька модулів (до 128) можна паралельно підключати до однієї шини RS-485 для передачі даних в системи автоматизації або управління будівлею.Список реєстрів Modbus доступний за запитом.Порт RS-485 також є хорошим рішенням для віддаленого підключення до ПК, де програма RainbowPlus дозволить програмувати, контролювати та контролювати.Щоб отримати докладнішу інформацію про програмування, керування та моніторинг через порт RS-485, зверніться до посібника користувача програми Rainbow Plus.
