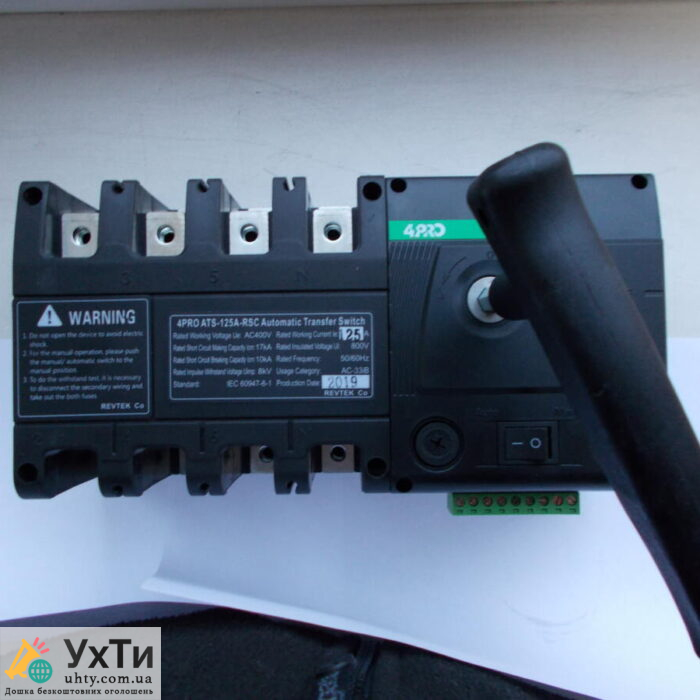

Перемикач ATS-125A-RSC призначений для автоматичного перенесення ланцюгів навантаження від основного джерела живлення до резервного в широкому спектрі 1-3 фазних застосувань.
ОСОБЛИВОСТІ
– перемикання передач електродвигуна;- 1-3 фази 4 полюси;- Автоматичний і ручний/дистанційний перемикач режимів;- Ручка перемикача на 3 положення (“I”-”0”-”II”);- Виходи дистанційного керування запуском/зупинкою генератора;- Входи дистанційного керування зовнішнього контролера ATS/AMF;- Висока надійність і низьке енергоспоживання завдяки фіксованим положенням механізму перемикання, що подається тільки під час процесу перемикання;- Вказівник положення на передній стороні та зовнішні лампові виходи;- захисні запобіжники контрольного сигналу;- Вбудована механічна та електрична блокування.
ВХОДИ І ВИХОДИ
– Нормальні вихідні входи: R, S, T, N;- Входи резервного джерела: R, S, T, N;- Виходи контуру навантаження: R, S, T, N;- Виходи зовнішніх індикаторних ламп;- Виходи дистанційного керування запуском/зупинкою генератора;- Входи дистанційного керування зовнішнього контролера ATS/AMF.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
– Номінальна робоча напруга: 230/400 В (2-3 фази), 230 В (однофазна), 120/208 В (3 фази), 120/240 В (2 фази).- Частота напруги: 50/60 Гц.- Перемикання полюсів: 4- Номінальний робочий струм: до 125А на полюс пристрою;- Діапазон робочих температур: від -5’C до +40’C;- Вологість: до 95%;- Тип установки: вертикальний;- Керуюча напруга: 175-265VAC- Струм комутації: до 0,5А;- Час перемикання: 1-2 сек;- Номінальна напруга ізоляції: 800В- Номінальна імпульсна витримувана напруга: 8кВ- Номінальна здатність виготовлення: 10KA- Номінальний короткочасний витримуючий струм, тобто 30 мс: 17 KA- Номінальна керуюча напруга живлення: 230VAC- Термін перемикання: до 10000;- Категорія використання: AC-331B;- Висота: до 2000 метрів;- Клас захисту: IP30- Вага: 2,2 кг.
