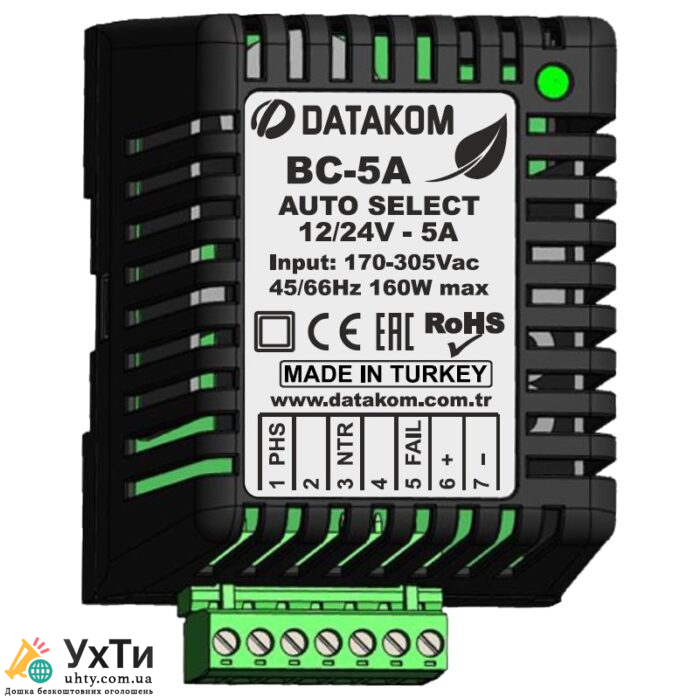

Серія BC-5A — це сучасні зарядні пристрої для акумуляторів, які відрізняються дуже високою ефективністю та низькою вартістю в компактному пластиковому корпусі на DIN-рейці.Зарядні пристрої розроблені таким чином, щоб витримувати високі рівні збоїв у суворому автомобільному середовищі.Зарядні пристрої практично неможливо знищити, маючи захист від перевантаження, короткого замикання, високої температури та зворотного батареї. Захист від перевантаження обмежує струм, а не замикання. Зарядні пристрої з блокуючим захистом відключаться у разі перевантаження і не зможуть зарядити розряджену батарею своїм номінальним струмом. У разі короткого замикання або перевантаження зарядний пристрій BC-5A не вимикається, а видає просто номінальний струм, що дозволяє повністю зарядити порожній акумулятор.У разі перегріву зарядний пристрій автоматично зменшить вихідний струм і продовжить нормальну роботу.Зарядні пристрої забезпечують автоматичне визначення напруги акумулятора. Таким чином, той самий модуль працює при напрузі 12 В або 24 В без необхідності вибору вручну, усуваючи людські помилки.Зарядні пристрої BC-5A мають діапазон вхідної напруги 170-305 В, що дозволяє використовувати в більшості країн з номінальною напругою від 220 В до 277 В. Номінальна вихідна потужність повністю доступна у всьому діапазоні 170-305 В змінного струму без зниження номінальних характеристик.Зарядні пристрої пропонують зелений режим роботи. Зелений режим полягає в зниженні робочої частоти при зменшенні навантаження. Таким чином зарядні пристрої зменшують свої втрати, допомагаючи захистити навколишнє середовище. При дуже малих навантаженнях вони переходять у режим сплеску, щоб ще більше зменшити споживання.Зарядні пристрої відрізняються дуже низьким споживанням енергії в режимі без навантаження, що знову допомагає захистити навколишнє середовище.Пікова ефективність зарядних пристроїв перевищує 91,5%, що призводить до зниження довгострокових експлуатаційних витрат. Наприклад, у порівнянні із зарядним пристроєм 24 В/5 А з ефективністю 85%, середнім навантаженням 30% і терміном експлуатації 20 років, BC-5A буде споживати на 600 кВт-год менше електроенергії. Це призводить приблизно до 60 доларів США менше витрат на енергію на зарядний пристрій.Вихід з ладу випрямляча здатний керувати реле або передавати робочий стан модулю управління, який подає сигнал тривоги у разі відмови.

ОСОБЛИВОСТІ

• Дуже висока ефективність, до 91,6% (див. графіки)• Широкий діапазон робочої напруги (170-305VAC)• Зворотне з’єднання акумулятора захищене• Світлодіодний індикатор стану• Низьке споживання електроенергії в режимі холостого ходу• Робота в зеленому режимі• Захист виходу від короткого замикання та перевантаження• Захист від високої температури• 2 етапи зарядки для безперервного підключення• Вихід з ладу випрямляча• Широкий діапазон робочих температур• Низька пульсація і шум на виході• Норми низької лінії та навантаження• Монтаж на DIN-рейку, невеликі розміри• Мала вага

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Переезд сайта Друг на час на Мейби топ 1  Дприм 3$ за регистрацию на сайте знакомств Мейби топ 2

Технологія: Switchmode, flyback 65 kHzВихідна напруга (Vo): автовибір, 13,50 або 27,00 В постійного струмуВихідний струм (Io): 5,0 АЦП (безперервний)Діапазон вхідної напруги: 170-305 В змінного струму (220-277 В номінальний)Вхідний струм: 1,5 ARMS макс. (при 170 В змінного струму)Діапазон вхідних частот: 45-68 ГцОхолодження: природна конвекціяМаксимальна вхідна потужність: < 160 ВтПікова ефективність: > 91,5% (230VAC, 24VDC)Вихідна потужність: макс. 135 Вт безперервно,Потужність без навантаження: < 0,3 Вт при 230 В змінного струму/24 В постійного струму< 0,15 Вт при 230 В змінного струму/12 В постійного струмуВихідна пульсація: < 0,5% Vo (від піку до піку)Вихідний шум: < 40 мВ RMSРегулювання навантаження: < 0,5% VoРегулювання лінії: < 0,01% VoНапруга прогріву: < 0,5% VoПеревищення: < 3% Vo (зміна навантаження від 100% до 0%)Споживання струму від акумулятора: < 10 мАЗахист від перевантаження: обмежує вихідний струм до 5 АЗахист від короткого замикання: обмежує вихідний струм до 5 АТривалість короткого замикання: необмеженаВисока температура захист: обмежує внутрішню температуру. до 90°CВихід з ладу випрямляча: напівпровідниковий вихід із захистом від негативного витягування, номінальна сила 1 А при 30 В постійного струмуІзоляція:Вхід-вихід: 3300 В змінного струмуВхідне заземлення: 1650 В змінного струмуВихід-земля: 1650 В змінного струмуДіапазон робочих температур: -30 ºC до +80 ºCТемпература зберігання діапазон: -40 ºC до +80 ºCМаксимальна відносна вологість: 95% (без конденсації)Розміри: 70 мм (Ш) x 99 мм (В) x 60 мм (Г)Вага (приблизно): 210 грамСтупінь захисту: (EN60529): IP30Електричні підключення: двокомпонентний роз’єм, 2,5 мм2
