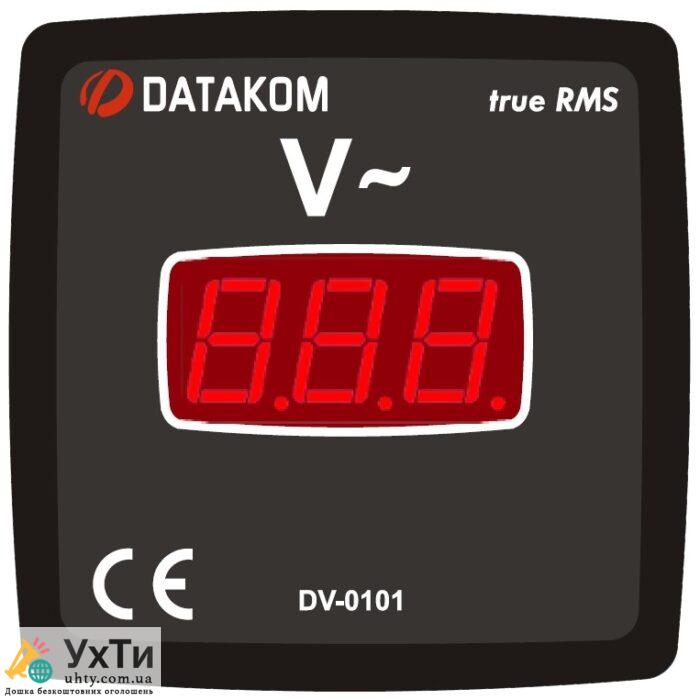

Цей ультрасучасний панельний вимірювач призначений для точного вимірювання середньоквадратичної напруги змінного струму в однофазних системах. Хоча він в основному використовується в електричних панелях, цей пристрій також можна інтегрувати в багато інших застосувань. Прилад має окремі входи для живлення та вимірювання із загальною нейтральною точкою.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:Вхідне джерело живлення: 170 – 275 В змінного струму50 – 60 Гц номінальна (± 10%)Різні джерела живлення AC/DCдоступні значення.Входи вимірювання:10–300 В змінного струму (фаза-нейтраль)20 – 520 В змінного струму (фаза-фаза)30 – 100 ГцТочність: 0,5% + 1 цифраСпоживана потужність: < 1,5 ВтНавантаження: < 0,1 ВА на фазуРобоча температура: -40°C ;+70°CМаксимальна вологість: 95% без конденсації.Ступінь захисту: IP 54 (передня панель)IP 30 (задня панель)Корпус:Негорючий, сумісний з ROHS, високотемпературний ABS/PC (UL94-V0)Установка:Врізний монтаж із задніми кріпильними кронштейнамиРозміри:Моделі 96×48: 102x54x41 мм (ШxВxГ)Моделі 72×72: 78x78x41 мм (ШxВxГ)Розміри вирізу панелі:Моделі 96×48: 92×44 ммМоделі 72×72: 68×68 ммВага: 125 грВідповідність директивам ЄС:2006/95/EC (низька напруга)2004/108/EC (EMC)Довідкові норми:EN 61010 (вимоги безпеки)EN 61326 (вимоги EMC)
