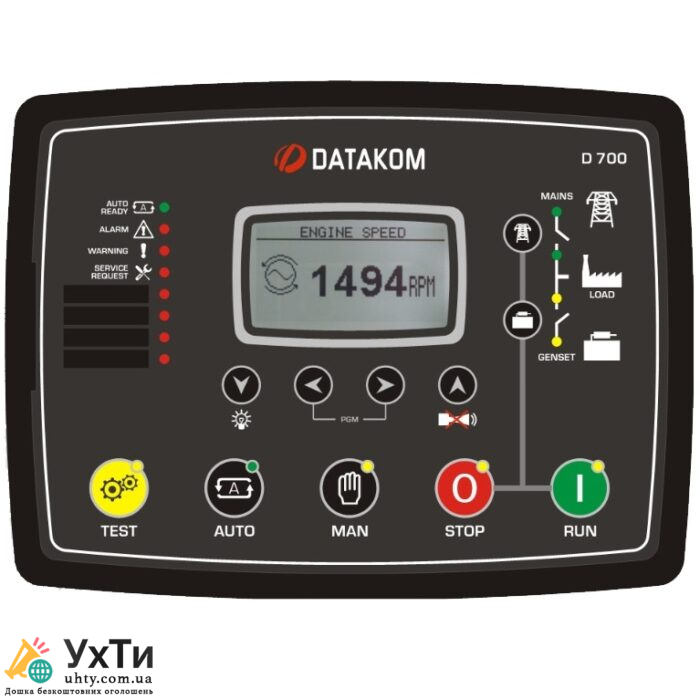

DATAKOM D-700-TFT-SYNC+EXT Контроллер управління і синхронизації генераторів. Розширена версія DATAKOM D-700-TFT-SYNC+GSM – це контролер синхронізуючого генератора нового покоління, що поєднує багатофункціональність і широкі комунікаційні можливості разом з надійною та недорогою конструкцією.Пристрій пропонує можливість навчання автоматичного генератора, вперше в галузі.Багатофункціональність пристрою дозволяє йому бути генератором або мережевим синхронізатором, навіть паралельним з мережевим контролером з м’яким перенесенням в обидві сторони.
КОМУНІКАЦІЯ:Кольоровий TFT дисплейПорт Ethernet (10/100 Мб)GSM-GPRSВнутрішній GPRS модемВбудований веб-серверВеб-моніторингВеб-програмуванняЦентральний моніторинг через ІнтернетModbus RTU через RS-485Відправка SMS-повідомленьВідправка електронною поштоюБезкоштовне програмне забезпечення для ПК: Rainbow PlusБезкоштовний центральний моніторинг (2 роки)Modbus TCP/IPSNMPUSB-хостUSB-пристрійПорт RS-485, регульована швидкість передачі данихRS-232Слот для карти Micro SDJ1939-CANBUS
ФУНКЦІОНАЛІ:Синхронізація декількох генераторів і розподіл навантаженняСинхронізація мережіОдна генераторна установка паралельно електромережіБлок AMF з безперебійною передачіБлок ОПР з безперебійною передачеюКонтролер дистанційного запускуКонтролер ручного запускуКонтролер двигунаДистанційний дисплей і блок керування

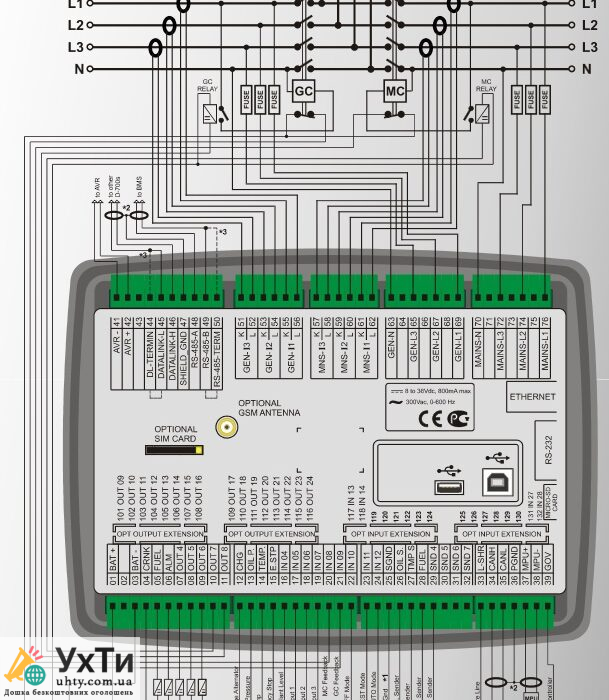

ТОПОЛОГІЇ:3 фази 4 дроти, зірка3 фази 4 дроти, треугольник3 фази 3 дроти, треугольник, 3 ТТ3 фази 3 дроти, треугольник, 2 ТТ (L1-L2)3 фази 3 дроти, треугольник, 2 ТТ (L1-L3)2 фази 3 дроти, L1-L22 фази 3 дроти, L1-L31 фаза 2 дроти
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:Напруга генератора: від 0 до 300 В-AC (Ph-N)Частота генератора: 0-600 Гц.Напруга в мережі (шина): від 0 до 300 В-AC (Ph-N)Частота мережі (шинопроводу): 0-600 Гц.Топологія: 1-2-3 фази, з нейтраллю або без неїДіапазон живлення постійного струму: від 8,0 до 36,0 В постійного струму.Споживання постійного струму:- 300 mA-DC типовий при 12V-DC- 150 mA-DC типовий при 24V-DC- 600 мА-DC макс. при 12 В постійного струму- 300 мА-DC макс. при 24 В постійного струмуV-A-cos Точність: 0,5% + 1 цифраКВт-кВА-кВАр Точність: 1,0% + 1 розрядДіапазон CT: 5/5A до 5000/5AДіапазон VT: від 0,1/1 до 6500/1Діапазон кВт: від 0,1 кВт до 65 000 кВтВходи струму: від трансформаторів струму. ../5А.Цифрові входи: вхідна напруга від 0 до 36 В постійного струму.Діапазон аналогового входу: 0-5000 Ом.Цифрові виходи: захищені напівпровідникові виходи MOSFET, номінальна напруга 1 А при 28 В постійного струмуВипадки прокручування: витримує 0 В протягом 100 мс.Напруга магнітного датчика: від 0,5 до 30 В змінного струму.Частота магнітного сприйняття: від 0 до 10000 Гц.Вихід керування GOV: 0-10V-DCВихід керування AVR: ±3V-DC, повністю ізольованийЗбудження зарядного генератора: 2 Вт.Екран дисплея:- Ч/Б версії: 2,9”, 128×64 пікселів- Версії TFT: 4,3”, 480×272 пікселівПорт Ethernet: 10/100 МбітUSB-пристрій: USB 2.0 Повна швидкістьХост USB: USB 2.0 Повна швидкістьПорт RS-485: вибирається швидкість передачі данихПорт RS-232: вибирається швидкість передачі данихПорт каналу передачі даних: повністю ізольований CANBUSРобоча температура: від -20°C до 70°C (-4 до +158°F)Температура зберігання: від -40°C до 80°C (-40 до +176°F)Максимальна вологість: 95% без конденсації.Захист IP: IP54 з передньої панелі, IP30 із задньої панелі.Розміри: 243 x 183 x 47 мм (Ш x В x Г)Розміри вирізу в панелі: мінімум 216 х 156 мм.Вага: 700 г (прибл.)Матеріал корпусу: високотемпературний, негорючий ABS/ПКМонтаж: передня панель кріпиться за допомогою пластикових кронштейнів.Відповідність директивам ЄС:-2006/95/EC (низька напруга)-2004/108/EC (електромагнітна сумісність)Довідкові норми:- EN 61010 (вимоги безпеки)- EN 61326 (вимоги EMC)Відповідність UL/CSA:-UL 6200, Органи керування для стаціонарних агрегатів з приводом від двигуна (Сертифікат № – 20140725-E314374)CSA сумісність:-CAN/CSA C22.2 № 14-13 – Промислове контрольне обладнання
