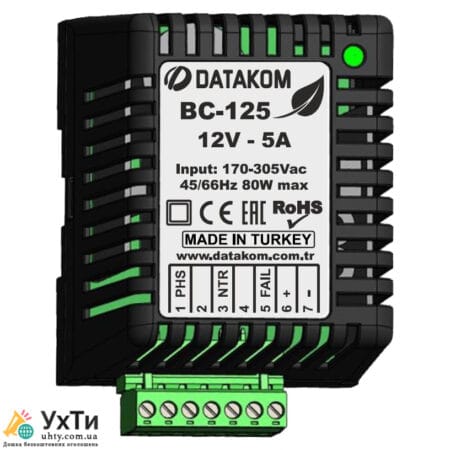

Серия BC-125 — это современные зарядные устройства для аккумуляторов, которые отличаются очень высокой эффективностью и низкой стоимостью в компактном пластиковом корпусе на DIN-рейке. Зарядные устройства разработаны таким образом, чтобы выдерживать высокие уровни сбоев в строгой автомобильной среде. Защита от перегрузки ограничивает ток, а не замыкание. Зарядные устройства с блокирующей защитой отключатся при перегрузке и не смогут зарядить разряженную батарею своим номинальным током. В случае короткого замыкания или перегрузки зарядное устройство BC-125 не выключается, а выдает просто номинальный ток, позволяющий полностью зарядить пустой аккумулятор. В случае перегрева зарядное устройство автоматически уменьшит выходной ток и продолжит нормальную работу. от 220 В до 277 В. Номинальная выходная мощность полностью доступна во всем диапазоне 170-305 В переменного тока без снижения номинальных характеристик. Зарядные устройства предлагают зеленый режим работы. Зеленый режим заключается в снижении рабочей частоты при уменьшении нагрузки. Таким образом, зарядные устройства уменьшают свои потери, помогая защитить окружающую среду. При очень малых нагрузках они переходят в режим всплеска, чтобы еще больше снизить потребление. Зарядные устройства отличаются очень низким потреблением энергии в режиме без нагрузки, что снова помогает защитить окружающую среду. К примеру, по сравнению с зарядным устройством 12 В/5 А с эффективностью 80%, средней нагрузкой 30% и сроком эксплуатации 20 лет, BC-125 будет потреблять на 500 кВт-ч меньше электроэнергии. Это приводит примерно к 50 долларов США меньше затрат на энергию на зарядное устройство. Выход из строя выпрямителя способен управлять реле или передавать рабочее состояние модулю управления, подающего сигнал тревоги в случае отказа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИТехнология: Switchmode, flyback 65 kHzВыходное напряжение (Vo): 13,50 В постоянного токаИсходный ток (Io): 5,0 АЦП (непрерывный)Диапазон входного напряжения: 270-3 номинальный)Входящий ток: 0,8 ARMS макс. (при 170 В переменного тока)Диапазон входных частот: 45-68 ГцОхлаждение: естественная конвекцияМаксимальная входная мощность: < 80 ВтПиковая эффективность: > 90,2% (230 В переменного тока)Выходная мощность: макс. 67 Вт непрерывно,Мощность без нагрузки: < 0,3 Вт при 230 В переменного тока/24 В постоянного тока< 0,15 Вт при 230 В переменного тока/12 В постоянного токаИсходная пульсация: < 0,5% Vo (от пика до мВ нагрузка: < 0,5% VoРегулировка линии: < 0,01% VoНапряжение прогрева: < 0,5% Vo Потребление тока от аккумулятора: < 5 мА Превышение: < 3% Vo (изменение нагрузки от 100% до 01TP АЗЗащита от короткого замыкания: ограничивает выходной ток до 5 АТ продолжительность короткого замыкания: неограниченная Высокая температура защита: ограничивает внутреннюю температуру. до 90°CВыход из строя выпрямителя: полупроводниковый выход с защитой от отрицательного вытягивания, номинальная сила 1 А при 30 В постоянного токаИзоляция:Вход-выход: 3300 В переменного токаВходящее заземление: 1650 В переменного токаВыход-земля:3 ºC до +80 ºCТемпература хранения диапазон: -40 ºC до +80 ºCМаксимальная относительная влажность: 95% (без конденсации)Размеры: 70 мм (Ш) x 99 мм (В) x 60 мм (Г)Вес (приблизительно): 200 грамм подключение: двухкомпонентный разъем, 2,5 мм2
