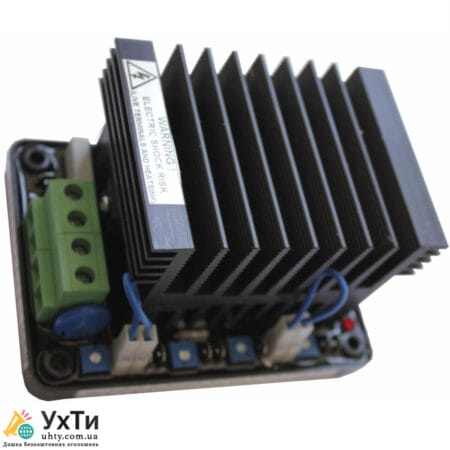

Регулятор напряжения DATAKOM AVR-40 – это электронное устройство, которое позволяет генератору производить фиксированное выходное напряжение. Устройство имеет открытое шасси, смоляную конструкцию и предназначено для монтажа в клеммной коробке генератора. Устройство не включает подвижные части; поэтому он способен работать в условиях сильной вибрации.Устройство измеряет напряжение фаза-нейтраль или фаза-фаза генератора переменного тока и регулирует напряжение постоянного тока, подаваемого на обмотку возбуждения, до достижения нужного напряжения.Устройство имеет функцию низкочастотной защиты. Схема измерения частоты непрерывно контролирует выход генератора и обеспечивает выход для низкочастотной защиты системы возбуждения, уменьшая выходное напряжение пропорционально частоте ниже регулируемого вручную порога. Номинальную частоту можно легко изменить на 50 или 60 Гц в полевых условиях путем выбора нажатия ссылки. Схема защиты от потерь чувствительности прекращает возбуждение и защищает обмотки, если на входе датчика нет напряжения. Необходимое минимальное остаточное напряжение для наращивания составляет 4 В переменного тока. Исходным каскадом устройства является полуволновой тиристорный выход, связанный со свободным диодом. В основном устройство совместимо со всеми бесщеточными генераторами. Для этого также предусмотрен потенциометр регулировки стабильности. Аналоговый вход ±3 В обеспечивает внешнюю регулировку напряжения. AVR имеет возможность подключения CT, чтобы обеспечить параллельную работу с другими генераторами, оборудованными аналогичным образом. Схема защиты от перегрузки ограничивает выходной ток до его номинального значения, предотвращая выход устройства из строя в условиях перегрузки.
ОСОБЕННОСТИ: Непрерывный выходной ток 40 А Полуволновый тиристорный выход Предназначен для сильно вибрационной среды фазово-нейтральный контроль Совместим с частотами 50 и 60 Гц Низкочастотная защита Защита возбудителя от перепада тока Защита от высокой температуры Сенсорная защита от потери.

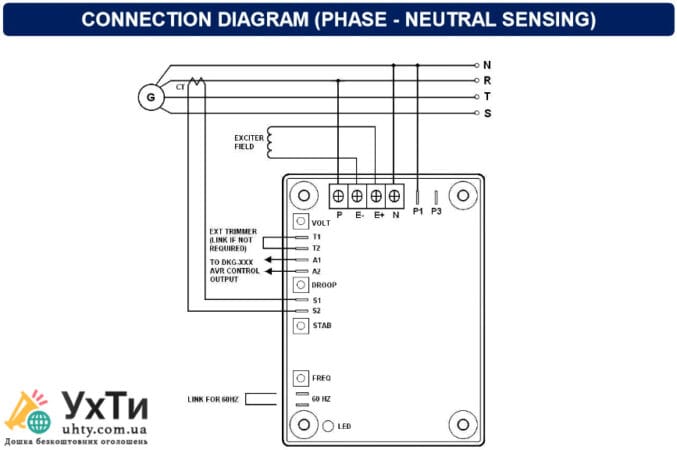

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: ВХОД ДЕТСЯ Напряжение 195-265 V-AC (LN) 340-450 В-AC (LL) (см. схему подключения) Частота 50-60 Гц номинальная ВХОД СИЛУ Напряжение 195-2 50-60 Гц номинальная ВЫХОДМаксимальное напряжение 90 В постоянного тока на входе 207 В переменного токаМаксимальный ток 40 A-DC (непрерывный)РЕГУЛИРОВАНИЕ± 1% (см. примечание 1)ТЕРМИЧЕСКИЙ ДРЕЙФ0,03TP 2)ТИПИЧНАЯ РЕАКЦИЯ СИСТЕМЫ Ответ AVR 20 мсМягкий СТАРТ2 секВНЕШНЕЕ РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ±10% с триммером 2 кОм 1 ВтПОД ЗАЩИТОМ ЧАСТОТЫ42-50 Гц или 42-50 Гц МОЩНОСТИМаксимум 18 ВЗБИРАЙТЕ НАПРЯЖЕНИЕ4 V-AC на клеммах AVRАНАЛОГОВЫЙ ВХОД±10% с ±3 В-DC (см. примечание 3)КВАДРАТУРНЫЙ ВХОДМакс. вход: 5АМакс. падение: 10% (регулируется) РАЗМЕРЫВысота: 80 мм, Вес: 800 гЕКОЛОГИЧЕСКИЕРабочая температура от -20 до +70 °CМаксимальная влажность 95% без конденсации.Температура хранения от -30 до +80 °CПРИМЕЧАНИЕ1. С 4% регулировка двигателя.2. Нагретый до 70°C3. Любое устройство, подключенное к аналоговому входу, должно быть гальванически изолировано от земли с прочностью изоляции 500 В-переменного тока.
