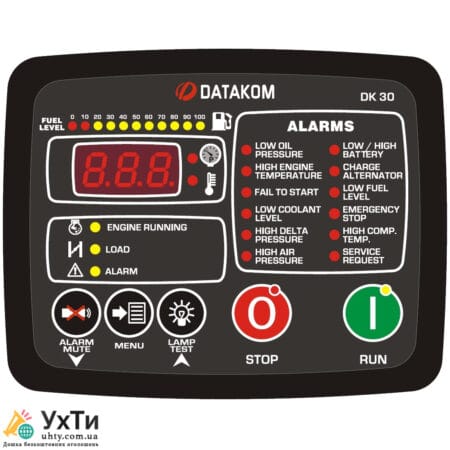

DATAKOM DK-30 is a high-tech product that provides control and protection of diesel engine air compressors, screw or piston type. The controller includes all the functions required for a compressor control panel. Thus, additional modules are not required, which leads to a reduction in the cost of the panels. The controller has full protection of the engine and instruments through analog and digital inputs and outputs. It also acts as an overspeed protection relay, protecting the engine from overspeeding. To prevent battery discharge, in STOP mode the controller is completely switched off, consuming zero current. The engine revolutions are read through a magnetic sensor mounted on the engine flywheel. The «early start» function analyzes the air consumption trend and starts the compressor so that the pressure never drops below the lower limit. In order to have a constant output pressure, the controller is able to regulate the engine speed using its analog output controlled by a PID loop. The controller supports the use of multiple compressors up to 8 compressors. The controller's Modbus RTU logic level communication port allows connection to a computer, providing monitoring and configuration of program parameters. The controller can be configured via the front panel or using free PC software. The PC software is available for free download on the manufacturer's website. The free RAINBOW+ software allows you to monitor and record the controller.
● Automatic operation by output pressure● Load solenoid control● Analog speed control output● Multi-compressor support● Comprehensive motor equipment● Detailed motor protection● Motor overspeed protection● Zero power consumption at rest● Flexible engine hour calculation algorithm● Early start function to prevent pressure drop● History records● 5 independent service counters● Magnetic sensor input● 6 programmable digital outputs● 6 programmable digital inputs● 3 programmable analog motor sensor inputs● 2 air pressure sensor inputs● 2 air temperature sensor inputs● Adjustable sensor characteristics● Logic level serial port● MODBUS-RTU communication● Password protected front panel programming● Low panel depth, easy installation● Wide operating temperature range● Sealed front panel (IP65 with gasket)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:Напруга живлення постійного струму: від 9,0 до 33,0 В постійного струмуВипадки прокручування: витримує 0 В протягом 100 мс.Типове споживання струму: 130mA-DCМаксимальний споживаний струм: 250mA-DCВиходи постійного струму: захищений напівпровідниковий MOSFETвиходи, номінальна напруга 1 А при 28 В постійного струмуЗбудження від генератора заряду: не менше 2 ВтНапруга магнітного датчика: від 0,5 до 30 В змінного струмуЧастота магнітного сприйняття: від 0 до 10000 Гц.Цифрові входи: вхідна напруга від 0 до 30 В постійного струму.Підключений до BAT+ через внутрішній резистор 47K.Діапазон входу аналогового відправника: 0-5000 Ом.Входи тиску: датчик тиску 4-20 мАТемпературні входи: від 1000 до 5000 Ом,(датчики KTY/NTC/PTC)Послідовний порт:Тип сигналу: логічні рівніЗв’язок: Modbus RTUШвидкість передачі даних: 9600 бодРобоча температура: від -30°C до +70°CТемпература зберігання: від -40°C до +80°CМакс. Відносна вологість: %95 без конденсаціїСтупінь захисту: IP 65 (передній, з прокладкою)IP 30 (задня частина)Корпус: вогнестійкий, сумісний з ROHS,високотемпературний ABS/PC (UL94-V0)Установка: на панелі, задня фіксація пластиковадужки.Розміри: 132x105x54 мм (ШxВxГ)Розмір панелі: мінімум 116×86 ммВага: 250 грДирективи ЄС:2006/95/EC (LVD)2004/108/EC (EMC)Довідкові стандарти:EN 61010 (безпека)EN 61326 (EMC)
