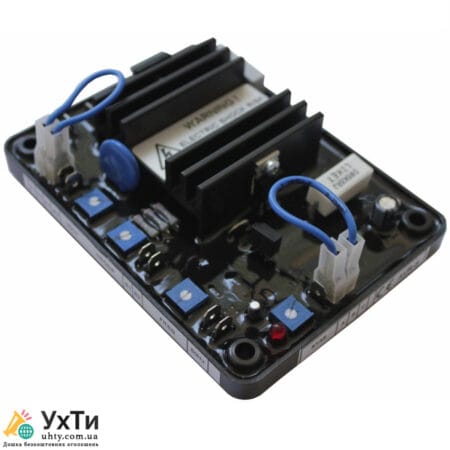

Регулятор напряжения DATAKOM AVR-8 – это электронное устройство, позволяющее генератору производить фиксированное выходное напряжение.
Устройство имеет открытое шасси, смоляную конструкцию и предназначено для монтажа в клеммной коробке генератора. Устройство не включает подвижные части; поэтому он способен работать в условиях сильной вибрации.
Устройство измеряет напряжение фаза-нейтраль или фаза-фаза генератора переменного тока и регулирует напряжение постоянного тока, подаваемого на обмотку возбуждения, до достижения нужного напряжения. Устройство имеет функцию низкочастотной защиты. Схема измерения частоты непрерывно контролирует выход генератора и обеспечивает выход для низкочастотной защиты системы возбуждения, уменьшая выходное напряжение пропорционально частоте ниже регулируемого вручную порога.
Номинальную частоту можно легко изменить на 50 или 60 Гц в полевых условиях путем выбора щелчка ссылки.
Схема защиты от потерь чувствительности прекращает возбуждение и защищает обмотки, если на входе датчика нет напряжения.
Мощность возбуждения получается непосредственно от клемм генератора. Необходимое минимальное остаточное напряжение для наращивания составляет 4 В переменного тока.
Выходным каскадом устройства является полуволновой тиристорный выход, связанный со свободным диодом.
В основном устройство совместимо со всеми бесщеточными генераторами переменного тока. Для этого также предусмотрен потенциометр регулировки стабильности.
Аналоговый вход ±3 В обеспечивает внешнюю регулировку напряжения.
AVR имеет возможность подключения CT, чтобы обеспечить параллельную работу с другими генераторами, оборудованными аналогичным образом. Схема защиты от перегрузки ограничивает выходной ток до его номинального значения, предотвращая выход устройства из строя в условиях перегрузки или короткого замыкания.
ОСОБЕННОСТИ: Полуволновый тиристорный выход Предназначен для сильно вибрационной среды Встроенная система регулирования напряжения Регулировка устойчивости Совместим с различными генераторами 50 и 60 ГцНизкочастотная защитаЗащита возбудителя от перепада токаЗащита от высокой температурыСенсорная защита от потериДополнительный регулируемый предел перегрузки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: ВХОД ДЕТСЯ Напряжение 195-265 V-AC (LN) 340-450 В-AC (LL) (см. схему подключения) Частота 50-60 Гц номинальная ВХОДЫ СИЛУ Напряжение 106-2 Гц номинальнаяВЫХОДМаксимальное напряжение 90 В постоянного тока на входе 207 В переменного токаМаксимальный ток 8 A-DC (непрерывный)РЕГУЛИРОВАНИЕ± 1% (см. примечание 1)ТЕРМИЧЕСКИЙ ДРЕЙФ0,03% на смену °C РЕАКЦИЯ СИСТЕМЫОтвет AVR 20 мсМягкий СТАРТ2 СЕГОДНЯ МОЩНОСТИМаксимум 18 ВЗБИРАЙТЕ НАПРЯЖЕНИЕ4 V-AC на клеммах AVRАНАЛОГОВЫЙ ВХОД±10% с ±3 В-DC (см. примечание 3)КВАДРАТУРНЫЙ ВХОДМакс. вход: 5АМакс. падение: 10% (регулируется) РАЗМЕРЫВысота: 37 мм, Вес: 250 гЕКОЛОГИЧЕСКИЕРабочая температура от -20 до +70 °CМаксимальная влажность 95% без конденсации.Температура хранения от -30 до +80 °CПРИМЕЧАНИЕ1. С 4% регулировка двигателя.2. Нагретый до 70°C3. Любое устройство, подключенное к аналоговому входу, должно быть гальванически изолировано от земли с прочностью изоляции 500 В переменного тока.
